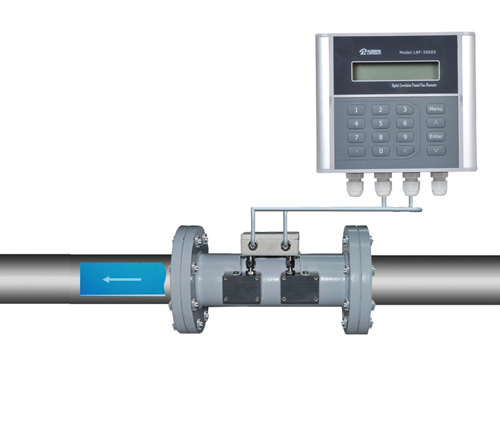

管段式超聲波流量計

  • 名稱：管段式超聲波流量計
  • 型號：LRF-3000SS
  • 尺寸：
  • 簡要描述：
    LRF-3000SS是一款應用廣泛、通用經濟型、管段式、時差法超聲波流量計。它具有非常簡單的安裝方式，標準法蘭安裝，使客戶輕松實現靈活的管道流量的測量。產品配備的管段外夾式傳感器，無需日常維護，長期提供可信、無飄移的測量。它采用了最先進的數字相關技術和智自適應聲波技術，使它的測量穩定性更加突出。同時，它使用的聲聚焦專利技術，使產品在連續測量時的信號接收與品質上得到顯著增強。
產品圖解  說明書  安裝視頻

1.產品特點

標準管段式安裝
標定、維護現場無需停產
正負流量測量，累積流量
斷電補償
無故障工作時間50000小時測試
鍵盤按鍵壽命大于20萬次
RS-485、Modbus通訊協議

 2.技術參數、選型
選型格式：LRF-3000SS-A口-B口-C口-D口-E口-F口

型號

描述

LRF-3000SS

主機:管段式超聲波流量計
安裝方式：掛墻式

流速范圍：0-12m/s

準確度：測量值的±1%
重復性：0.2%

鍵盤：16（4×4）輕觸按鍵

顯示屏：20×2點陣字符

工作電源：10-36VDC/10-24VAC，最大1A

防護等級：IP65

材質：鑄鋁/ABS/塑料

環境溫度：-10℃-+80℃

輸出：頻率輸出@0-5kHz，OCT方式：4-20mA輸出

通訊：RS-485通訊接口，支持Modbus協議

A

I/0選項

1

OCT頻率輸出，4-20mA，RS-485通訊接口

E

GPRS功能

B

變送器機箱

1

 外殼 IP65，ABS/PC塑料

2

防爆機箱，Ex d II B T4

3

防爆機箱，Ex d II C T4

4

防爆機箱，Ex d II B T6

5

防爆機箱，Ex d II C T6

C

傳感器

DNXX

名稱：管段外夾式傳感器

安裝方式：管段式

測量管徑范圍：50mm-350mm

工作溫度：0-50℃

過程接口：GB法蘭

壓力等級：PN1.6MPa

傳感器電纜長度：9m

D

管段材質

1

 碳鋼

2

不銹鋼

E

傳感器防護等級

N

無

1

Ex ia II B T4

F

 電纜長度（當變送器選防爆箱時有此選項)

N

 不適用

009

標準電纜長度：9m

XXX

傳感器電纜長度：每5米為一個加長單位，最長可加長到305m

G

電源轉換器

1

不需要

2

需要（輸入220V,輸出12V,負載電流1A)

選型舉例：LRF-3000SS-1-1-DN100-1-N-N-1,經濟型管段外夾式，口徑DN100,碳鋼，鑄鋁機箱，無傳感器防爆等級，無電源轉換器

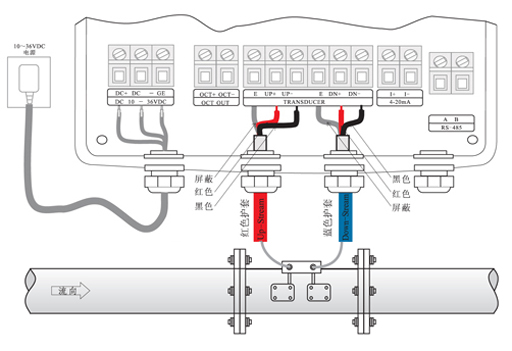

3.接線

4.傳感器尺寸

SC型管段式傳感器  介質溫度：-40℃~80℃

安裝尺寸：DN65~DN2000（單位：mm）

規格
安裝尺寸

法蘭直徑D

法蘭孔安裝中徑K

安裝孔數與孔徑nxL
50
300
165
145
4X18
65
300
185
160
8X18
80
300
200
180
8X18
100
350
220
240
8X22
125
350
250
295
12X22
150
400
285
355
12X26
200
450
340
410
12X26
250
500
405
470
16X26
300
550
460
525
16X20
350
550
520
585
20X30
